LB-535A - Bezprzewodowy termohigrometr, rejestrator temperatury i wilgotności

• Termometr, higrometr - wilgotnościomierz
• Rejestrator, termograf i higrograf

• Łączność radiowa w ogólnodostępnym paśmie 433 MHz - skuteczny zasięg w budynkach

• Wersje:
• LB-535A - wilgotność i temperatura powietrza

• LB-535AT - temperatura powietrza
• LB-535ATX - zewnętrzna sonda temperatury

• Zastosowanie: przemysł farmaceutyczny, apteki, SANEPID, przemysł spożywczy, magazyny logistyczne
• Funkcja przekaźnika sygnału radiowego - zwiększenie zasięgu
• Możliwość tworzenia rozbudowanych systemów przy wykorzystaniu sieci Ethernet
• Współpraca z oprogramowaniem lbx

• Szeroki zakres temperatur pracy
• Zasilanie bateryjne


Opis bezprzewodowego rejestratora temperatury

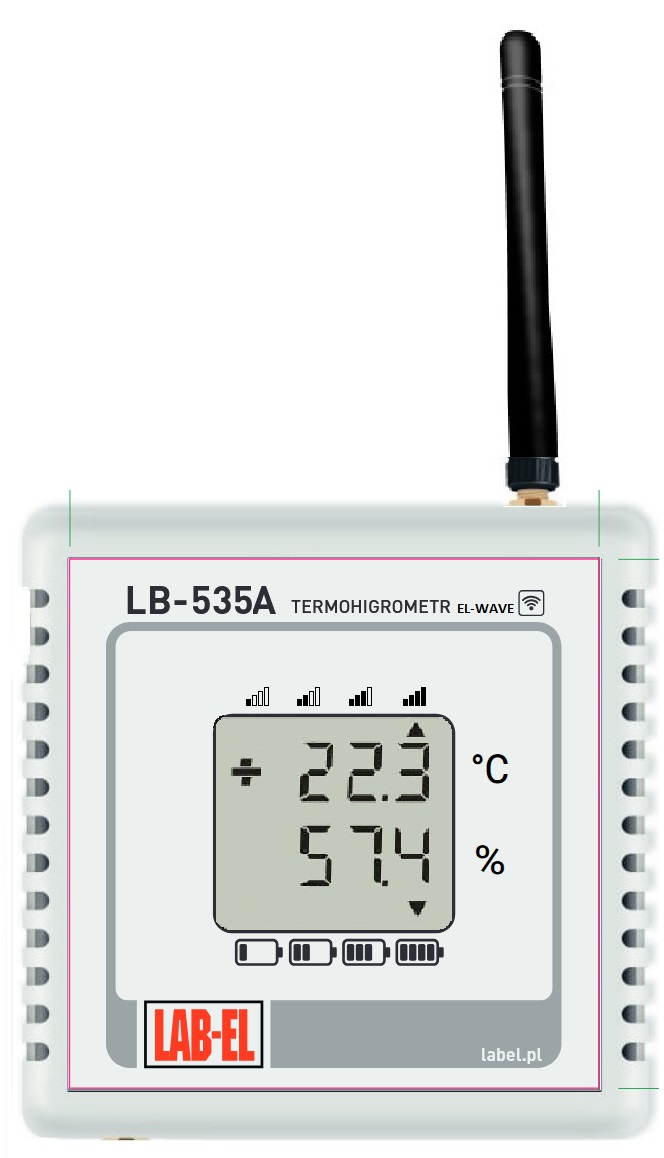

Termohigrometr LB-535A jest bezprzewodowym rejestratorem wilgotności względnej i temperatury lub tylko temperatury (wersja LB-535AT). Jest zasilany z wewnętrznych wymienialnych baterii litowych AA lub opcjonalnie z zewnętrznego zasilacza sieciowego.  Wyniki pomiarów prezentowane są na ciekłokrystalicznym wyświetlaczu.

Bezprzewodowy rejestrator LB-535A wyposażony jest w dużą pamięć do przechowywania wyników pomiarów, która przykładowo dla termometru LB-535AT, przy nastawie odstępu rejestracji co 20 minut wystarcza na ponad rok zapisów w jednej sesji rejestracyjnej. Dane są zapisywanie w pamięci  "z nadpisywaniem" co oznacza że po zapełnieniu pamięci kasowane są najstarsze zapisy.

LB-535A jest zmodyfikowaną wersją LB-535. W wersji LB-535A zastosowana została inna obudowa oraz inaczej rozwiązany został sposób zasilania (dwie baterie litowe). W programie LBX obie wersje widziane są pod wspólną nazwą LB-535.

Komunikacja radiowa

Komunikacja z bezprzewodowym termohigrometrem odbywa się drogą radiową w ogólnodostępnym paśmie 433 MHz. Wykorzystanie niskiego pasma częstotliwości umożliwia uzyskanie skutecznej łączności na znacznej przestrzeni również w obiektach z utrudnieniami w postaci ścian i stropów.

Interfejs LB-536 z interfejsem USB lub moduł radiowy LB-499-EL-WAVE zamontowany wewnątrz koncentratora-rejestratora LB-480 lub w LB-490 pośredniczy w wymianie danych pomiędzy programem LBX a bezprzewodowymi termohigrometrami - rejestratorami LB-535A. Koncentrator - rejestrator LB-480 lub w LB-490 z modułem radiowym umożliwia zintegrowanie termohigrometrów - rejestratorów LB-535A z siecią Ethernet, co zapewnia dużą elastyczność budowy systemu.

Każdy bezprzewodowy rejestrator temperatury i wilgotności LB-535A może dodatkowo pełnić funkcję przekaźnika sygnału radiowego (wówczas konieczne jest zasilanie sieciowe rejestratora) skutecznie zwiększającego zasięg, dzięki czemu możliwe jest stosowanie sytemu w trudnych warunkach np. wewnątrz wielokondygnacyjnych budynków.

Liczba bezprzewodowych rejestratorów pracujących w jednym systemie jest praktycznie nieograniczona. Wszystkie rejestratory temperatury i wilgotności w systemie pracują w jednym kanale i są cyklicznie odpytywane dzięki unikatowym adresom.  Istnieje możliwość zmiany kanału radiowego bezprzewodowych termohigrometrów w celu uniknięcia pracy w zajętym przez inne, lokalnie pracujące urządzenia radiowe, paśmie.

Bezprzewodowy rejestrator standardowo jest wyposażony w antenę ze złączem SMA. Co stwarza możliwość stosowania anteny połączonej z przyrządem przewodem koncentrycznym i swobodnego umieszczenia anteny w stosunku do położenia rejestratora.

Ze szczegółami instalacji i opisem radiowego systemu El-Wave można zapoznać się na stronach :

• Opis radiowego systemu el-wave
• Instalacja radiowego systemu el-wave

Wersje przyrządu

Opcjonalnie przyrząd może być wykonany w wersji LB-535AT przeznaczonej tylko do pomiaru i rejestracji temperatury powietrza przy pomocy wbudowanego czujnika temperatury lub w wersji LB-535ATX z zewnętrznym czujnikiem temperatury, umożliwiający pomiar temperatury w dowolnym medium.

Świadectwo wzorcowania

Każdy bezprzewodowy termohigrometr (termometr), stosownie do zamówienia, może posiadać indywidualne świadectwo wzorcowania z Laboratorium Wzorcującego LAB-EL, świadectwo wzorcowania Głównego Urzędu Miar w Warszawie lub z Centralnego Ośrodka Metrologii Wojskowej w Zielonce.

Zastosowanie bezprzewodowego rejestratora

Rejestrator LB-535A, LB-535AT, LB-523ATX jest przeznaczony do kontroli i dokumentowania przebiegu procesów technologicznych w zakładach produkcyjnych i magazynach, w szczególności branży farmaceutycznej, medycznej i spożywczej. Jest szczególnie przydatny dla spełnienia wymogów kontroli jakości produkcji ISO i HACCP w przemyśle spożywczym oraz przemyśle farmaceutycznym (hurtownie farmaceutyczne, apteki). Może służyć do kontroli temperatury w magazynach logistycznych i halach. Rejestrator - termometr LB-535A pozwala spełnić wymagania bezpieczeństwa przechowywania szczepionek, leków i innych produktów wrażliwych na temperaturę w stacjach SANEPID, przychodniach, szpitalach i aptekach.

Dane techniczne

POMIAR TEMPERATURY
Niepewność pomiaru temperatury LB-535A, LB-535AT	+/-  0,1 °C	+/- 1 ostatnia cyfra, w zakresie -20..+60 °C
Niepewność pomiaru temperatury LB-535ATX	+/- 0,1 °C	+/- 1 ostatnia cyfra, w zakresie -80..-60 °C *3)
	+/- 0,2 °C	+/- 1 ostatnia cyfra, w zakresie -90..+0 °C *3)
	+/- 0,2 °C	+/- 1 ostatnia cyfra, w zakresie -20..+100 °C *3)
Niepewność pomiaru temperatury LB-535ATX LB-535ATXE	+/- 0,3 °C	+/- 1 ostatnia cyfra, w zakresie 0 .. +50 °C *4)
	+/- 0,6 °C	+/- 1 ostatnia cyfra, w zakresie -30 .. +50 °C *4)
	+/- 1,2 °C	+/- 1 ostatnia cyfra, w zakresie -100..+200 °C *4)
	+/- 2,4 °C	+/- 1 ostatnia cyfra, w zakresie -200..+550 °C *4)
Zakres pomiaru	-30..+80 °C	wewnętrznym czujnikiem temperatury, dla LB-535A albo LB-535AT
	-100..+200 °C	zewnętrznym czujnikiem temperatury, dla LB-535ATX (*1)
	-200..+550 °C	zewnętrznym czujnikiem temperatury, dla LB-535ATXE (*1)
Rozdzielczość pomiaru	0,1 °C	w zakresie -199,9...+199,9 °C
	1 °C	poza zakresem -199,9...+199,9 °C

POMIAR WILGOTNOŚCI
Niepewność pomiaru wilgotności LB-535A, LB-535AH	+/- 2.0 %	w zakresie 10...90 %, +/- 1 ostatnia cyfra
	+/- 4.0 %	poza zakresem 10...90 %
Zakres pomiaru wilgotności LB-535A	10..95 %	dla temperatur do +40 °C
	10..60 %	dla temperatur do +70 °C
	10..40 %	dla temperatur do +85 °C
Zakres pomiaru wilgotności LB-535AH	0..100 %	dla temperatur do +60 °C
	0..70 %	dla temperatur do +70 °C
	0..40 %	dla temperatur do +85 °C
Rozdzielczość pomiaru	0,1 %

PAMIĘĆ  POMIARÓW, KOMUNIKACJA
Pojemność pamięci	15000 rekordów   30000 rekordów, dla LB-535AT	odpowiednio wilgotność i temperatura lub  sama temperatura
Pasmo częstotliwości	433 MHz
Liczba kanałów pracy	6
Moc sygnału	10 mW
Maksymalny zasięg	300 m	w terenie otwartym
	50 m	zależny od lokalnych cech budynku i wyposażenia

ZASILANIE, DANE MECHANICZNE
Źródło zasilania	2 x 3,6V/ 2,1 Ah, rozmiaru AA	dwie wewnętrzne baterie litowe, szacowany czas pracy od 18 do 36 miesięcy  przy odpytywaniu przez lbx co 10 minut lub rzadziej i przy maksymalnie dziesięciu rejestratorach w systemie (bateria wymieniana samodzielnie przez użytkownika) (*2)
	9 V/100 mA	zasilacz sieciowy - wyposażenie opcjonalne
Wymiary	84 x 84 x 36 mm	wymiary bez wieszaka i anteny
Materiał, stopień ochrony obudowy	ABS	IP 30, dotyczy panelu przyrządu
Zakres temperatur pracy	-20..+60°C	Dotyczy panelu przyrządu

Zastrzeżenie

Higrometry produkowane przez LAB-EL działają w oparciu o opisane w osobnym artykule cienkowarstwowe czujnik wilgotności, które są przeznaczone do pomiarów wilgotności względnej powietrza atmosferycznego. Jeżeli higrometry są używane w pomieszczeniach, w których są zawarte substancje chemiczne i zanieczyszczenia nienależące do powietrza atmosferycznego, to może to powodować wystąpienie dodatkowego błędu pomiaru, który nie jest uwzględniany w deklarowanych parametrach metrologicznych oferowanych urządzeń.

Uwagi do danych technicznych:

*1): Podany zakres pomiarowy może być dodatkowo ograniczony przez parametry zastosowanego zewnętrznego czujnika.

*2): Bateria nie jest objęta gwarancją.

*3): Podano dla przypadku, gdy w Akredytowanym Laboratorium LAB-EL wykonano adiustację (kalibrację) i wzorcowanie zestawu przyrządu z dołączonym zewnętrznym czujnikiem temperatury. Adjustacja i wzorcowanie jest wykonywana w Laboratorium LAB-EL dla określonego przez Klienta w zamówieniu zakresu pomiarowego i dla podanych punktów wzorcowania.

*4): Podano dla przypadku, gdy przyrząd jest standardowo adjustowany (kalibrowany) tylko przy pomocy rezystora wzorcowego, bez dołączonego zewnętrznego czujnika i nie jest sprawdzany Laboratorium LAB-EL. Podana niepewność pomiaru wynika z klasy B termorezystora zastosowanego w czujniku temperatury.

Rozszerzenia

Na specjalne zamówienie możliwe są następujące wykonania:

• LB-535AH - bezprzewodowy rejestrator temperatury i wilgotności (bezprzewodowy termohigrometr) o rozszerzonym w stosunku do standardowego zakresie pomiaru wilgotności do 0...100 %,
• LB-535AT - wersja bezprzewodowego termometru do pomiaru i rejestracji temperatury wewnętrznym czujnikiem w zakresie -30...+80 °C
• LB-535ATX - wersja bezprzewodowego termometru do pomiaru i rejestracji temperatury zewnętrznym czujnikiem Pt1000 w zakresie -100...+200 °C,
• LB-535ATXE - wersja do pomiaru i rejestracji temperatury zewnętrznym czujnikiem Pt1000 w zakresie -200...+550 °C,

Wyposażenie opcjonalne

• Zewnętrzny zasilacz sieciowy (9V 100mA)
• Podstawki i uchwyty do montażu LB-535A
