TRANS-LOGGER-B - Monitoring i rejestracja temperatury i wilgotności w transporcie

TRANS-LOGGER – bezprzewodowy system kontroli warunków transportu
  • Bezprzewodowe czujniki temperatury i wilgotności
  • Raporty warunków dostawy na drukarkę
  • Raporty CSV i PDF
  • Transmisja GSM do centralnej bazy danych Serwer LBX
  • Aplikacja dla systemu Android

Bezprzewodowe rejestratory temperatury i wilgotności

Monitoring i rejestracja temperatury i wilgotności w transporcie TRANS-LOGGER-B jest zestawem urządzeń i oprogramowania na system Android służącym do bezprzewodowego dokumentowania warunków w obszarach kontrolowanych. System mierzy i rejestruje temperaturę i wilgotność względną powietrza w przestrzeni ładunkowej lub w opakowaniach transportowych. Jest niezbędny wszędzie tam, gdzie nadzorowany jest łańcuch dostaw produktów wrażliwych na warunki klimatyczne - temperaturę i wilgotność względną.

Na system monitorowania warunków transportu TRANS-LOGGER-B składa się zestaw urządzeń z własnym niezależnym zasilaniem:

  • Panel kontrolny, którym może być dowolny smartfon lub tablet z systemem Android lub specjalistyczny terminal z zewnętrzną drukarką z bezprzewodową komunikacją Bluetooth (np. RPP-02N),
  • Do 30-stu czujników temperatury i wilgotności względnej powietrza z pamięcią pomiarów umieszczonych w obszarach kontrolowanych: termohigrometrów - rejestratorów LB-511 zapisujących w swojej pamięci wyniki pomiary temperatury i wilgotności względnej powietrza.

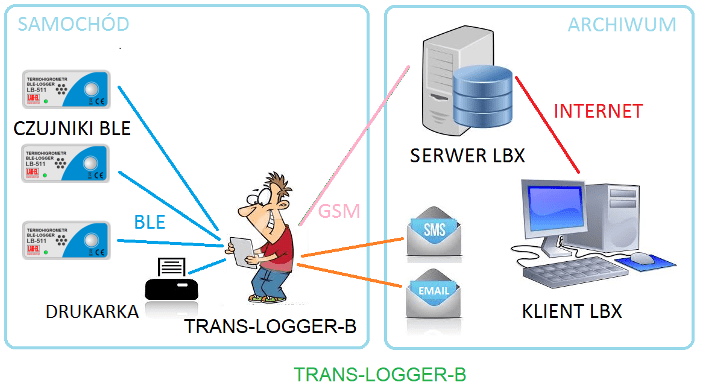

TRANS-LOGGER-B – bezprzewodowy system kontroli warunków transportu

Panel kontrolny systemu monitorowania temperatury i wilgotności

Panel kontrolny (np. smartfon z systemem Android 6.0 lub nowszym, na którym zainstalowano aplikację TRANS-LOGGER-B) posiada radiowe połączenie Bluetooth z czujnikami temperatury i wilgotności względnej powietrza. Panel kontrolny z aplikacją TRANS-LOGGER-B obsługuje jednocześnie do 30 punktów pomiarowych.

Wyświetlacz panelu kontrolnego umożliwia podgląd: aktualnych temperatur i wilgotności względnej w poszczególnych miejscach, informuje o przekroczeniach progów alarmowych oraz umożliwia lokalny przegląd historii pomiarów w postaci wykresów.

Panel kontrolny zapisuje pomiary z czujników w pamięci aplikacji TRANS-LOGGER-B w zdefiniowanych przez użytkownika interwałach czasowych. W wypadku utraty połączenia radiowego pomiędzy rejestratorem i czujnikami, rejestrator po ponownym połączeniu z czujnikami, pozwala na życzenie odzyskać brakujące pomiary z pamięci czujników. W przypadku braku łączności z czujnikami (np. czujniki są przesyłane w paczkach innym transportem, poza zasięgiem punktu kontrolnego) możliwe jest więc przepisanie z czujników zarejestrowanej w nich historii pomiarów po ponownym nawiązaniu połączenia przez punkt kontrolny.

Panel kontrolny umożliwia ustawienie progów alarmowych w czujnikach (próg dolny, próg górny dla temperatury i wilgotności względnej), których przekroczenie będzie sygnalizowane na wyświetlaczu, dźwiękowo, komunikatem głosowym, SMS-em lub e-mailem, oraz będzie wykazane w raporcie. Raport z zarejestrowanych warunków transportu może być drukowany na drukarce przy dostawie oraz jest zapisywany do pamięci w formatach CSV i PDF, które mogą być wysyłane emailem na adres poczty elektronicznej.

Panel kontrolny umożliwia także na bieżąco przesyłanie zarejestrowanych pomiarów przez sieć komórkową GSM do programu Serwer LBX zainstalowanego na komputerze z systemem Windows w centrali nadzorującej transport przesyłek.

Jeżeli rejestratorem jest smartfon, to umożliwia jest instalowanie na nim dodatkowych aplikacji klienta, związanych przykładowo z logistyką transportu. Jeśli rejestratorem jest specjalistyczny terminal lub dowolny inny tablet lub smartfon, to zewnętrzna drukarka (np. RPP-02N) jest podłączona do niego za pośrednictwem interfejsu Bluetooth i może być wykorzystywana także do wydruku innych dokumentów klienta.

TRANS-LOGGER – system kontroli warunków transportu

Czujniki rejestratory temperatury i wilgotności powietrza

Czujniki pomiarowe temperatury i wilgotności względnej powietrza, którymi są  bezprzewodowe rejestratory temperatury i wilgotności LB-511 BLE-LOGGER są niezależnymi urządzeniami z własnym bateryjnym zasilaniem. Zasilanie czujników przy odstępie rejestracji co 1 minutę wystarcza na około 12 miesięcy ich nieprzerwanej pracy. Możliwa jest wymiana źródła zasilania w czujnikach, którym jest typowa baterie 3V (typu CR2450).

Czujniki temperatury i wilgotności LB-511 przekazują dane pomiarowe do rejestratora drogą bezprzewodową. Czujniki są także rejestratorami i posiadają własną nieulotną pamięć, w której są przechowywane dane na wypadek braku połączenia z panelem kontrolnym.

Pomiar wykonywany jest  z rozdzielczością 0,1°C dla temperatury i 0,1% dla wilgotności. Minimalna ilość zapisów przechowywanych w pamięci każdego z czujników to 15 tysięcy zapisów pomiaru temperatury i wilgotności. Po zapełnieniu pamięci najstarsze pomiary w czujnikach są nadpisywane przez najnowsze.

Czujniki pomiarowe temperatury i wilgotności posiadają otwory mocujące pozwalające na łatwy montaż i demontaż wewnątrz przestrzeni ładunkowej samochodu lub opakowania transportowego

Czujniki temperatury i wilgotności LB-511 BLE-LOGGER na zamówienie mogą posiadać indywidualne świadectwo wzorcowania dla wymaganych punktów pomiarowych wystawione przez Akredytowane Laboratorium Wzorcujące LAB-EL. Okresowo czujniki można poddać powtórnemu wzorcowaniu Laboratorium w celu potwierdzenia ich prawidłowego działania.

Oprogramowanie panelu kontrolnego systemu monitorowania temperatury i wilgotności

Panel kontrolny w kabinie kierowcy to dowolny smartfon lub tablet z systemem ANDROID 5.0 lub nowszym, na którym zainstalowana jest specjalistyczna aplikacja TRANS-LOGGER-B. Aplikacja umożliwia realizacje wszystkich omówionych powyżej funkcji systemu TRANS-LOGGER-B.

Aplikacja TRANS-LOGGER-B na system Android:

  • wyświetla na ekranie bieżące wyniki pomiarów i informacje o współpracujących czujnikach,
  • pobiera na życzenie zarejestrowane w pamięci czujników wyniki pomiarów temperatury i wilgotności,
  • po przekroczeniu zaprogramowanych progów alarmowych sygnalizuje stany alarmu z czujników:
    • optycznie na ekranie urządzenia (kolorem czerwonym),
    • sygnałami dźwiękowymi,
    • komunikatami głosowymi
    • wysyłanymi emailami i SMS-ami,
  • prowadzi rejestracje w postaci raportów z pomiarami dla kolejnych dostaw,
  • umożliwia prezentację historii pomiarów w formie graficznej dla zadanego okresu raportu,
  • umożliwia eksport raportu z historią pomiarów z zadanego okresu czasu do plików w formatach CSV oraz PDF,
  • umożliwia wysłanie elektroniczną pocztą email historii pomiarów z zadanego okresu czasowego w plikach w formacie CSV i PDF,
  • umożliwia ciągłe przesyłanie przez siec telefonii komórkowej GSM danych pomiarowych do nadrzędnego systemu kontroli transportu opartego o program Serwer LBX pracującego pod kontrolą systemu Windows,

Program komputerowy Serwer LBX w wersji bazowej służy do:

  • centralnego zbierania danych pomiarowych z wielu rejestratorów za pomocą transmisji Internetowej (Ethernet, GSM),
  • prowadzenia centralnej bazy danych,
  • prowadzenia centralnej sygnalizacji stanów alarmowych,
  • sygnalizowania zaprogramowanych stanów alarmowych,
  • wizualizacji w postaci wykresów, tabel, raportów i map z trasą przejazdu.
Monitorowania lokalizacji wszystkich tras przejazdu i wyświetlenie ich na mapie w programie LBX  Monitorowania lokalizacji wszystkich tras przejazdu i wyświetlenie ich na mapie w programie LBX
Przykładowe mapy z trasą przejazdu wyświetlane w programie LBX.
