LB-535TI - Pirometr bezprzewodowy, rejestrator temperatury

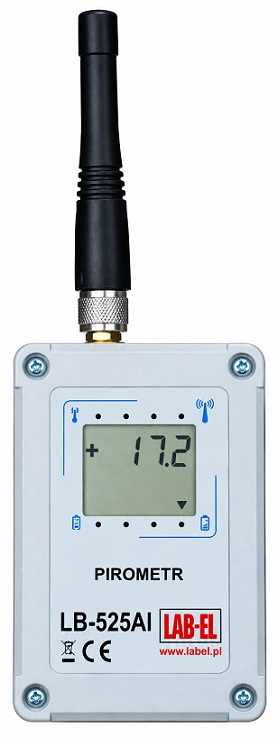

Pirometr rejestrator tempeartury LB-525AI SMA
  • Pirometr - bezkontaktowy pomiar temperatury
  • Rejestrator temperatury - termograf
  • Łączność radiowa w nielicencjonowanym paśmie 433MHz
  • Zasilanie bateryjne - bateria litowa
  • Szeroki zakres temperatur pracy
  • Funkcja przekaźnika sygnału radiowego, zwiększenie zasięgu
  • Możliwość tworzenia rozbudowanych systemów pomiaru klimatu w połączeniu z Ethernetem
  • Współpraca z oprogramowaniem LBX
  • Mały, wytrzymała obudowa

Opis pirometru

Pirometr bezprzewodowy LB-535TI jest rejestratorem temperatury wyposażony w czujnik pirometryczny. Jest zasilany z wewnętrznej pojemnej, wymienialnej  baterii. Wynik pomiaru prezentowany jest na dużym czytelnym ciekłokrystalicznym wyświetlaczu. Czujnik pirometryczny unmieszczony jest w tylnej części obudowy termometru (przeciwległa scianka obudowy w względem wyświetlacza LCD). Ten bezprzewodowy pirometr może być wyposażony w czujnik pirometryczny o szerokości pola widzenia 10 ° lub 90 °. Szeokość pola widzenia (Field Of View) wyrażona jest jako kąt padania promieniowania dla którego czułość spada do 50 % w stosunku do maksymalnej czułości osiąganej dla źróda promieniowania znajdującego się w osi czujnika. LB-535TI jest rozwinięciem bezprzewodowego pirometru LB-525TI. Zasadnicza różnica polega na wyposażeniu pirometru LB-535TI w większą, łatwą do wymiany baterię oraz zastosowaniu innej obudowy. Pozostałe cech pirometru zostały niezmienione.

Interfejs USB dla bezprzewodowego pirometruInterfejs
LB-526
Moduł zbierania danych LB-480Konwerter
LB-480

Pamięć pomiarów

Rejestrator temperatury wyposażony jest w dużą pamięć do przechowywania wyników pomiarów, która przykładowo przy nastawie odstępu rejestracji co 18 minut wystarcza na ponad rok zapisów w jednej sesji rejestracyjnej. Dane są zapisywanie w pamięci  "z nadpisywaniem" co oznacza że po zapełnieniu pamięci kasowane są najstarsze zapisy. Rejestrator temperatury umożliwia również ustawienie progowych wartości temperatury, przekroczenie których jest sygnalizowane na wyświetlaczu.

Komunikacja

LB-535TI jest pirometrem bezprzewodowym i w pełni autonomicznym (w trakcie rejestracji nie wymaga komputera). Komunikacja z bezprzewodowym pirometrem odbywa się drogą radiową w ogólnodostępnym paśmie 433 MHz. Interfejs LB-526 pośredniczy w wymianie danych pomiędzy programem lbx a rejestratorami temperatury LB-535TI. Konwerter LB-480 z modułem radiowym umożliwia zintegrowanie rejestratorów LB-535TI z siecią Ethernet, co zapewnia dużą elastyczność budowy systemu. Każdy bezprzewodowy rejestrator LB-535TI może dodatkowo pełnić funkcję przekaźnika sygnału radiowego (wówczas konieczne jest zasilanie sieciowe urządzenia) skutecznie zwiększającego zasięg, dzięki czemu możliwe jest stosowanie sytemu w trudnych warunkach np. wewnątrz wielokondygnacyjnych budynków. Przykładowe praktyczne rozwiązania standardu EL-WAVE. Liczba bezprzewodowych rejestratorów tempeartury pracujących w jednym systemie jest praktycznie nieograniczona. Wszystkie pirometry w sytemie pracują w jednym kanale i są cyklicznie odpytywane dzięki unikatowym adresom.  Istnieje możliwość zmiany kanału radiowego sytemu w celu unikniecia pracy w zajętym przez inne, lokalnie pracujące urządzenia radiowe, paśmie. Pirometr standardowo jest wyposażony w demontowalną antenę prętową o długości 17 cm. Opcjonalnie może posiadać antenę wewnętrzną (bardziej kompaktowy wygląd lecz krótszy zasięg sygnału) lub antenę ze złączem SMA. W przypadku stosowania złącza SMA istnieje możliwość stosowania anteny połączonej z przyrządem przewodem koncentrycznym co daje możliwość swobodnego umieszczenia anteny w stosunku do położenia bezprzewodowego rejestratora.

Pirometr rejestrator tempeartury LB-535TI SMA - z zewnętrzną anteną z kablem LB-535TI
z anteną zewnętrzną
Pirometr rejestrator tempeartury LB-535TI SMA - widok od strony czujnikawidok od strony czuj-
nika pirometrycznego

Zastosowania

Pirometryczny pomiar temperatury znajduje zastosowanie wszedzie tam gdzie użycie klasycznego kontaktowego pomiaru jest trudne lub niemożliwe. Przykładowe obszary zastosowań pirometru:

  • poruszające się obiekty np. elementy maszyn, urządzeń
  • obiekty znajdujące się pod wysokim napięciem
  • obiekty wymagające sterylności np. żywność, leki
  • obiekty zawierające żrące lub niebezpieczne substancje
  • obiekty o dużej powierzchni
  • unikatowa obiekty szczególnie chonione np. dzieła sztuki, zabytki (bezkontaktowy pomiar nie niszczy badanych obiektów)
  • obiekty o małej pojemności cieplnej (bezkontaktowy pomiar nie zaburza temperatury obiektu)
  • w połączeniu z pomiarem temperatury i wilgotności powietrza, ostrzeganie o możliwości wykraplania się pary wodnej na badanym obiekcie np. 'zimne ściany'
  • obiekty o dynamicznych zmianach temperatury (metoda pirometryczna nie wprowadza opóźnienia spowodowanego pojemnością cieplną czujnika)

Dane techniczne

POMIAR TEMPERATURY
Zakres pomiaru
Temperatura obiektu -70...380 °C
Temperatura otoczenia -30...80 °C

Niepewność pomiaru °C
Temperatura
obiektu  °C
240..380 +/- 4 +/- 4 +/- 4 +/- 4
180..240 +/- 4 +/- 3 +/- 3 +/- 3
120..180 +/- 4 +/- 3 +/- 2 +/- 2
60..120 +/- 3 +/- 2 +/- 1 +/- 1
0..60 +/- 2 +/- 1 +/- 0,5 +/- 1
-40..0 +/- 3 +/- 1 +/- 1 +/- 2
-70..0 +/- 3 +/- 3 +/- 2 +/- 3
  -30..-20 -20..0    0..50  50..80
Temperatura otoczenia °C

Rozdzielczość pomiaru 0,1 °C
PAMIĘĆ  POMIARÓW, KOMUNIKACJA
 Pojemność pamięci 30000 rekordów  temperatura
 Pasmo częstotliwości  433 MHz  EL-WAVE
Liczba kanałów pracy 16
Maksymalna moc sygnału 10 mW
Maksymalny zasięg 100 m w terenie otwartym
30 m zależny od lokalnych cech budynku i wyposażenia
ZASILANIE, DANE MECHANICZNE
 Źródło zasilania 3,6 V/ 8 Ah wewnętrzna bateria litowa, szacowany czas pracy od 18 do 36 miesięcy  przy odpytywaniu przez lbx co 10 minut lub rzadziej i przy maksymalnie dziesięciu urządzeniach w systemie (bateria wymieniana w sewisie LAB-EL) (*2)
9 V/100 mA zasilacz sieciowy - wyposażenie opcjonalne
 Wymiary LB-535 : 95 x 63 x 35 mm wymiary bez wieszaka i anteny
 Materiał, stopień ochrony obudowy   ABS  IP 30
 Zakres temperatur pracy  -30..+80 °C
WERSJE
Pirometr LB-535TI10 czujnik o szerokości pola widzenia 10 °
Pirometr LB-535TI90 czujnik o szerokości pola widzenia 90 °
Charakterysyka pirometruCharakterystayka definiująca szerokość
pola widzenia (Field Of View - FOV)
Charakterysyka pirometru 10Charakterystyka dla
czujnika o FOV 10°
Charakterysyka pirometru 90Charakterystyka dla
czujnika o FOV 90°

Inne pirometry

  • LB-520TI - bateryjny pirometr rejestrator temperatury (logger)
  • LB-522TI - bateryjny pirometr
  • LB-710AI - pirometr z interfejsem S300 (podstawowy interfejs w systemach LAB-EL)
  • FLUKE 62 MINI - pirometr ręczny

Inne wersje przyrządów z interfejsem 433 MHz

  • LB-535A - pomiar temperatury i wilgotności powietrza, rejestrator temperatury i wilgotności
  • LB-535AT - pomiar temperatury, rejestrator temperatury

Wyposażenie opcjonalne

  • Zewnętrzny zasilacz sieciowy (9V 100mA)
  • Podstawki i uchwyty do montażu LB-535TI
