LB-710T - Termometr z zewnętrzną sondą, świadectwo wzorcowania

Termometr elektroniczny LB-710T wzorcowany (ze świadectwem wzorcowania)
  • Termometr elektroniczny
  • Sondy do różnych zastosowań, różnych mediów
  • Szeroki zakres pomiaru
  • Interfejs cyfrowy, transmisja na duże odległości
  • Zastosowania: procesy przemysłowe, magazyny, przechowalnictwo, hurtownie leków
  • Świadectwo wzorcowania (opcja)

Opis termometru elektronicznego

Termometr elektroniczny LB-710T jest urządzeniem stacjonarnym, o małych rozmiarach, zasilanym z zewnętrznego źródła. Charakteryzuje się  nowoczesną konstrukcją opartą na wydajnym i oszczędnym energetycznie sterowniku mikroprocesorowym. Na podstawie znajomości nieliniowych  charakterystyk czujnika temperatury oraz cyfrowych danych kalibracyjnych zapamiętanych podczas wzorcowania w pamięci przyrządu, mikroprocesor wbudowany w przyrząd oblicza aktualne wynik pomiaru temperatury. Wyniki te są wysyłane z przyrządu w postaci cyfrowej do nadrzędnego systemu zbierania danych.

Przyrząd produkowany jest w kilku wersjach:

  • Termometr elektroniczny LB-710TG - do współpracy z zewnętrznym czujnikiem (sondą) z termorezystorem Pt1000 (wersja standardowa),
  • Termometr elektroniczny LB-710TGU - do współpracy z zewnętrznym czujnikiem (sondą) z termorezystorem Pt100,

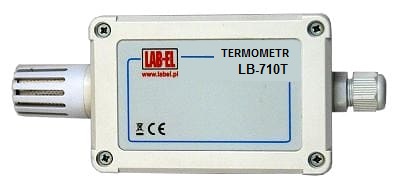

  • Termometr elektroniczny LB-710TFn - w wersji z czujnikiem wewnętrznym - do pomiaru temperatury powietrza, w obudowie z jednym z filtrów ochronnych (standardowo F3),
  • Termometr elektroniczny LB-710TZ z czujnikiem w osłonie połączonej z obudową.

Termometr elektroniczny LB-710TZ z czujnikiem w osłonie połączonej z obudową.Termometr wersji standardowej LB-710TG składa się z sondy - czujnika do pomiaru temperatury (w rurce ze stali nierdzewnej) zawierającej sensor (rezystor termometryczny Pt1000), połączonej z przetwornikiem pomiarowym kablem o długości 1...10 m (w zależności od wymagań zamawiającego). Termometr LB-710TG jest szczególnie polecany w miejscach o dużej wilgotności (np. zamrażarkach, chłodniach) ze względu na odporność zewnętrznego czujnika pomiarowego na wpływy wilgoci. W zależności od konstrukcji czujnika może być stosowany do pomiaru temperatury różnych mediów w zakresie  -100...+200°C.

Termometr w wersji LB-710TZ posiada czujnik temperatury w osłonie ze stali nierdzewnej połączonej z obudową. W tej wersji termometr cechuje się dużą odpornością na warunki klimatyczne i dużą wilgotność.

Dla zwiększenia odporności na upływności izolacji i zakłócenia elektromagnetyczne indukowane w kablach interfejsu wejściowego S300 i kablach do czujników, w termometrze w wersji LB-710TG zastosowano izolację galwaniczną pomiędzy tymi obwodami (w odróżnieniu od poprzedniej wersji LB-710TX bez izolacji galwanicznej).

Termometr LB-710T z czujnikiem wewnętrznymInnym rozwiązaniem konstrukcyjnym (wersja termometru LB-710TF z czujnikiem wewnętrznym), przeznaczonym do pomiaru temperatury powietrza (np. w magazynach), jest umieszczenie sensora wewnątrz obudowy przetwornika np. takiej, jaka jest stosowana w termohigrometrze LB-710.

Ten precyzyjny termometr jest wyposażony w cyfrowy interfejs prądowy S300 LAB-EL o przebiegach czasowych analogicznych ze standardem RS232C. Rekordy kolejnych wyników pomiarów są wysyłane z przyrządu co około 2 sekundy. Interfejs wyjściowy, oprócz transmitowania danych, służy także do zasilania termometru - wykorzystując do tego celu dwuprzewodową linię  (np.  typu telefonicznego), przy czym biegunowość dołączenia przewodów interfejsu jest dowolna.

Przyrząd może być dołączony do dowolnego systemu nadzorującego, np. koncentratora LB-480, LB-489, miernika LB-856, panelu LB-757, oraz (za pomocą  konwertera LB-375) do interfejsu USB dowolnego komputera, tworząc system monitorowania. Umożliwia to zdalne i automatyczne zbieranie danych pomiarowych.

Termometr nie posiada mechanicznych elementów kalibracyjnych (np. potencjometrów). Wzorcowanie przyrządu polega na przesłaniu, przez interfejs cyfrowy do nieulotnej pamięci przyrządu, danych kalibracyjnych uzyskanych we wzorcowych temperaturach. Gwarantuje to wygodę i wysoką dokładność wzorcowania oraz stabilność parametrów metrologicznych wzorcowanego przyrządu w czasie.

Termometr ze świadectwem wzorcowania

Każdy wyprodukowany przez nas termometr może być wzorcowany - może posiadać indywidualne świadectwo wzorcowania wydane przez Laboratorium Wzorcujące LAB-EL albo Laboratorium Aparatury Pomiarowej Instytutu Energetyki w Warszawie.

Termometr LB-710T jest zubożoną o czujnik wilgotności wersją termohigrometru LB-710, który uzyskał zatwierdzenie typu RP T 95 77 nadane przez Prezesa Głównego Urzędu Miar w Warszawie.

Zastosowania termometru elektronicznego

Termometr LB-710T jest przeznaczony do kontroli i dokumentowania przebiegu procesów technologicznych w zakładach produkcyjnych i magazynach, w szczególności branży farmaceutycznej, medycznej i spożywczej. Jest szczególnie przydatny dla spełnienia wymogów kontroli jakości produkcji ISO i HACCP w przemyśle spożywczym oraz przemyśle farmaceutycznym. Może służyć np. do kontroli temperatury w magazynach logistycznych, halach, lodówkach i chłodniach. Termometr LB-710T pozwala spełnić wymagania bezpieczeństwa przechowywania szczepionek, leków i innych produktów wrażliwych na temperaturę w stacjach SANEPID, przychodniach, szpitalach i aptekach.

Dane techniczne termometru elektronicznego

 DANE METROLOGICZNE
Pomiar temperatury Maksymalny zakres pomiaru
-99,9...+199,9°C - czujnik zewnętrzny
-40...+85°C - czujnik wewnętrzny
Niepewność pomiaru dla kalibracji jednopunktowej *1) +/- 0,2°C,
+/- 1 ostatnia cyfra
Niepewność pomiaru dla kalibracji dwupunktowej *1) +/- 0,1°C,
+/- 1 ostatnia cyfra
Rozdzielczość pomiaru 0,1°C - standard
0,01°C - opcja
Zakres temperatur pracy Przetwornika pomiarowego (dla LB-710TF, LB-710TZ)
-40...+85°C
Czujnika temperatury zewnętrznego (standardowego) -60...+90°C
(z wyjątkiem kabla łączącego czujnik)
Czujnika temperatury zewnętrznego (specjalnego) -100...+200°C
(zależna od wersji czujnika)
Odczyt pomiarów temperatura w zakresie -99,9...+199,9°C,  0.1°C
numer seryjny przyrządu
stan techniczny przyrządu

*1) - w zakresie o szerokości 50°C.

ZALECANE CIĄGŁE WARUNKI PRACY  *2)
Zakres temperatur 0..40°C
Zakres wilgotności 20..80%
Stopień agresywności korozyjnej środowiska w/g PN-71/H-04651 B

*2) - Wykraczanie poza zalecane ciągłe warunki pracy (np. przy instalowaniu urządzenia w otwartej przestrzeni) wymaga zastosowania dodatkowych środków zabezpieczających część elektroniczną urządzenia przed wykraplaniem wody wewnątrz urządzenia (zabezpieczenie elektroniki silikonem lub stosowanie dodatkowej obudowy zewnętrznej).

ZASILANIE
Zakres napięć 8...24V DC
Pobór prądu 5 mA średnio
25 mA maksymalnie

Interfejs

Parametry transmisji: zgodne z RS232C, 300 bodów, 7 bitów informacyjnych, bez kontroli  parzystości, 1 bit stopu pracujący w standardzie tzw. cyfrowej pętli prądowej.

Funkcje interfejsu

  • TXD - stała transmisja wyników pomiarów i zasilanie termometru,
  • RXD - zapisywanie danych kalibracyjnych przyrządu w  jego pamięci nieulotnej.

Wymiary zewnętrzne

  • przetwornik pomiarowy:  145 x 64 x 35 mm,
  • czujnik standardowy TL-2:   średnica 6 mm, długość: 100 mm,
  • czujniki specjalne: w/g indywidualnych uzgodnień.

Rozszerzenia

ZŁĄCZE C01, termometr elektroniczny wzorcowanyLB-710TY ze złączem C01

Na specjalne zamówienie możliwe są następujące wykonania:

  • Termometr LB-710TY - ze złączem przyłączeniowym C01 (zamiast zacisków wewnątrz obudowy).

Złącze


Dokonując zakupu klient powinien dokonać wyboru sposobu dołączenia przewodu do urządzenia.

Standardowa wersja LB-710T wyposażona jest w złącze śrubowe znajdujące się wewnątrz urządzenia. W celu dołączenia przewodu należy :
- Odkręcić 4 śruby mocujące pokrywę urządzenia.
- Przewlec (przełożyć) przewód przez przepust.
- Odizolowane dwie żyły przewodu należy umieścić w otworach zacisków śrubowych, przy czym polaryzacja (kolejność) przewodów nie ma znaczenia.
- Za pomocą śrubokręta przykręcić przewody w zacisku tak by uzyskać pewne połączenie.
- Zacisnąć przepust na przewodzie, by uniemożliwić przesuwanie się przewodu względem przepustu.
- Nałożyć i przykręcić pokrywę urządzenia.

Zaletą standardowego rozwiązania jest trwałe i szczelne połączenie, charakteryzujące się dużą niezawodnością a wadą utrudniony demontaż urządzenia.

W wersji LB-710TY zamiast przepustu na przewód połączeniowy zainstalowane jest gniazdo. W celu dołączenia przewodu do urządzenia należy wcześniej oprawić na przewodzie wtyk :
- Rozkręcić wtyk.
- Przełożyć (przewlec) przewód przez obudowę wtyku.
- Przylutować odizolowane dwie żyły przewodu do odpowiednich miejsc w złączu.
- Skręcić wtyk.
- Zacisnąć obudowę wtyku na przewodzie tak by uniemożliwić przesuwanie się przewodu.

Do wersji Y możliwe jest zamówienie przewodu z oprawioną na nim wtyczką. Długość przewodu można określić w zamówieniu.
