MODBUS

Opis urządzenia

Do programu LBX można dołączyć dowolne urządzenie obsługujące standard MODBUS. Sposób podłączenie może być bezpośredni lub wykorzystując jeden z konwerterów dostępnych do wyboru w programe LBX (np. konwerter ethernet/rs485 MOXA DE-311).

Konfiguracja urządzenia w serwerze

Zobacz także: konfiguracja urządzeń

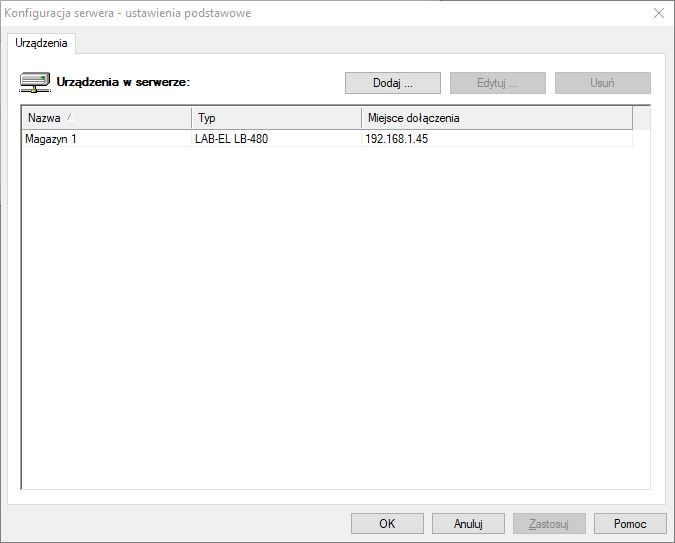

Po otworzeniu konfiguracji urządzeń w serwerze należy wybrać przycisk "Dodaj"

Konfiguracja rejestrów modbus

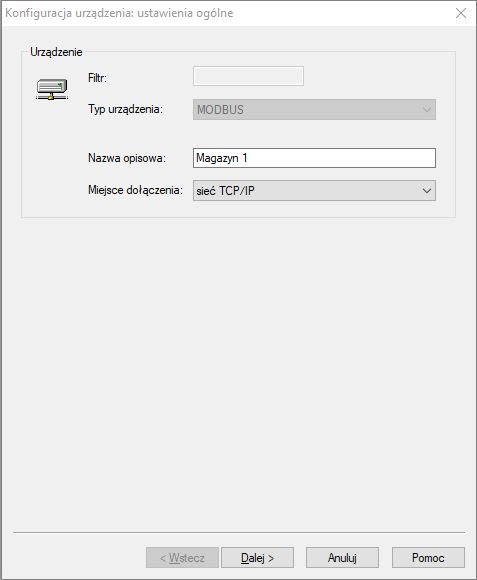

Dodawanie rejestrów modbus

Należy odpowiednio podać:

  • Typ urządzenia: MODBUS
  • Nazwa opisowa: dowolna nazwa - będzie wyświetlana w programie
  • Miejsce dołączenia: port RS232, sieć TCP/IP lub urządzenie z serwera (np konwerter RS485)
W następnym kroku zostanie wyświetlony ekran konfiguracji rejestrów modbus:

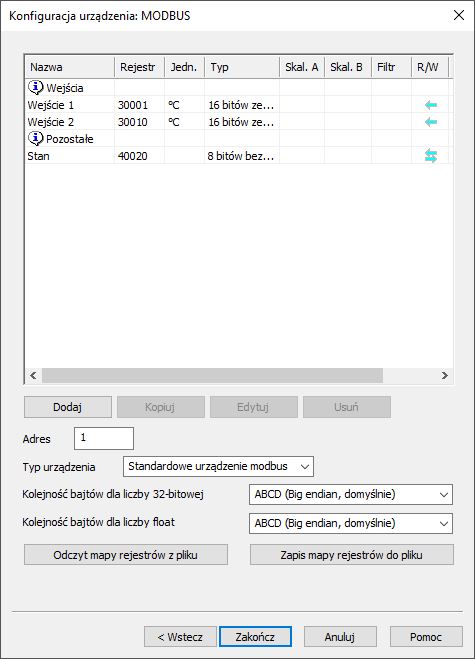

Modbus - konfiguracja rejestrów

Należy ustawić adres urządzenia w sieci modbus, a następnie dodać wszystkie rejestry które będą obsługiwane przez program. Po wybraniu przycisku "Dodaj" otworzy się kolejne okno:

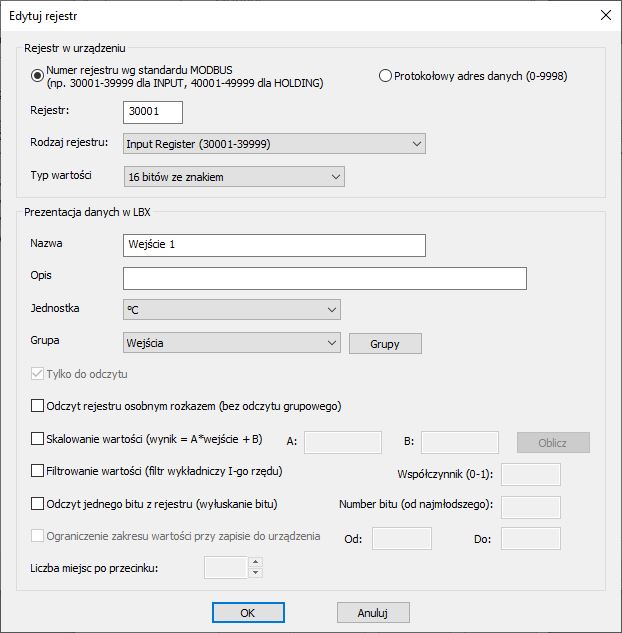

Modbus - dodawanie rejestru

  • Rejestr: numer rejestru modbus
  • Typ: 8, 16, 32 bity ze znakiem lub bez znaku (tylko nieujemne)
  • Jednostka: opcjonalne pole używane przy prezentacji danych
  • Nazwa: krótki opis rejestru, po tej nazwie rejestr będzie identyfikowany w programie LBX
  • Opis: opcjonalna nazwa opisowa rejestru
  • Grupa: opcjonalna nazwa grupy, służy do sortowania danych przy wyświetlaniu
  • Skalowanie wartości: jeśli istnieje potrzeba przeliczenia wartości fizycznych z urządzenia, to należy podać współczynniki A i B lub użyć przycisku "Oblicz" do ich uzyskania. Np jeśli pomiar w urządzeniu to 235, a faktyczny to 23,5 - należy użyć A = 0,1 B = 0
  • Wartość 'tylko do odczytu': należy zaznaczyć, czy rejestr jest tylko do odczytu
  • Ograniczenie zakresu wartości przy zapisie do urządzenia: można podać zakres wartości możliwych do zmiany z programu LBX

Jeśli wszystki rejestry zostały ustawione, należy przejść dalej. W przypadku wyboru portu RS232 zostanie wyświetlone okno konfiguracji portu:

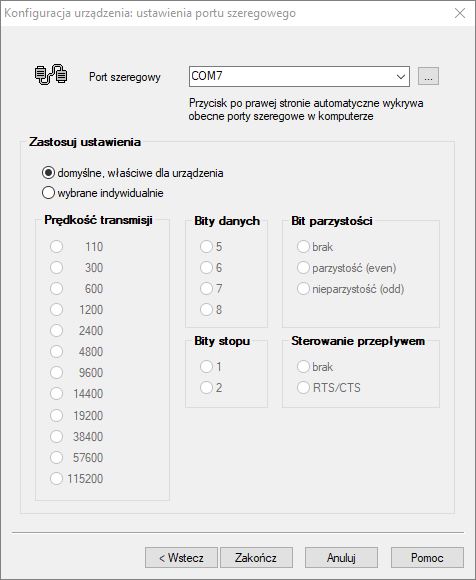

Modbus - konfiguracja portu

Obsługa urządzenia - odczyty bieżące

Bieżące odczyty z regulatora prezentowane są w osobnym oknie programu. Dostęp do odczytów bieżących jest możliwy z menu urządzenia, pozycja menu "Dane". Z poziomu okna z danymi można zmieniać wartości wybranych rejestrów, jeśli są one przeznaczone do zapisu. W tym celu należy dwukrotnie kliknąć na wybranym rejestrze.
Wszystkie operacje dotyczące konfiguracji i obsługi urządzenia są dostępne z menu 'Urządzenia->nazwa_urządzenia' oraz z menu pojawiającego się po kliknięciu prawym przyciskiem myszki na właściwe urządzenie w panelu bocznym.

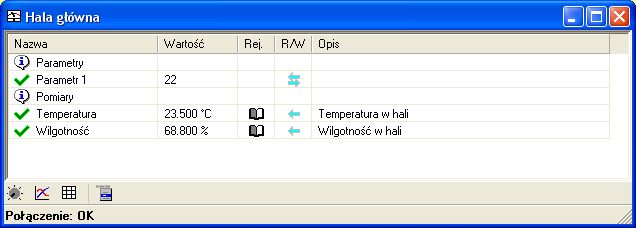

Program LBX - modbus

Rejestracja danych

Rejestracja danych pomiarowych jest realizowana tylko po stronie serwera LBX.
Aby dane były zapisywane do bazy danych, należy wybrać z menu urządzenia opcję 'Ustawienia rejestracji', a następnie wybrać odpowiedni interwał rejestracji, oraz zaznaczyć rejestry.
Rejestracja danych jest możliwa tylko przy włączonym serwerze LBX.

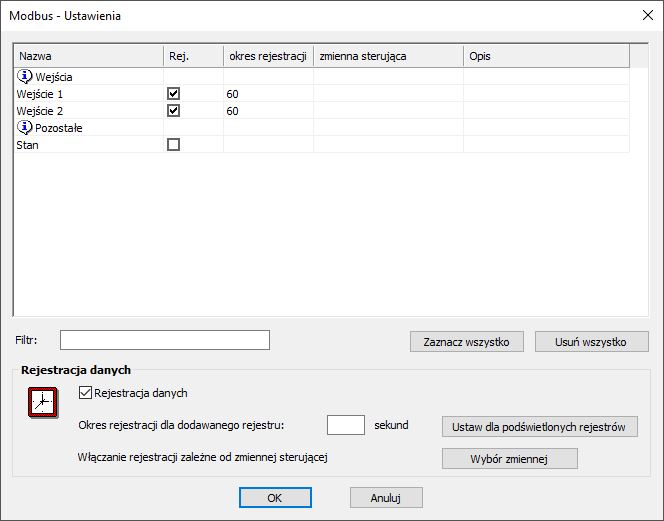

Modbus - rejestracja danych
